Description
- Gövde üzerindeki okla gösterilen tercih edilen bir montaj yönü ile çift yönlü sızdırmazlık

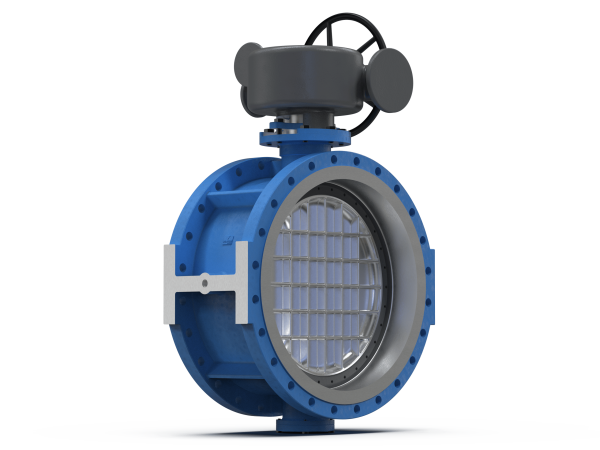

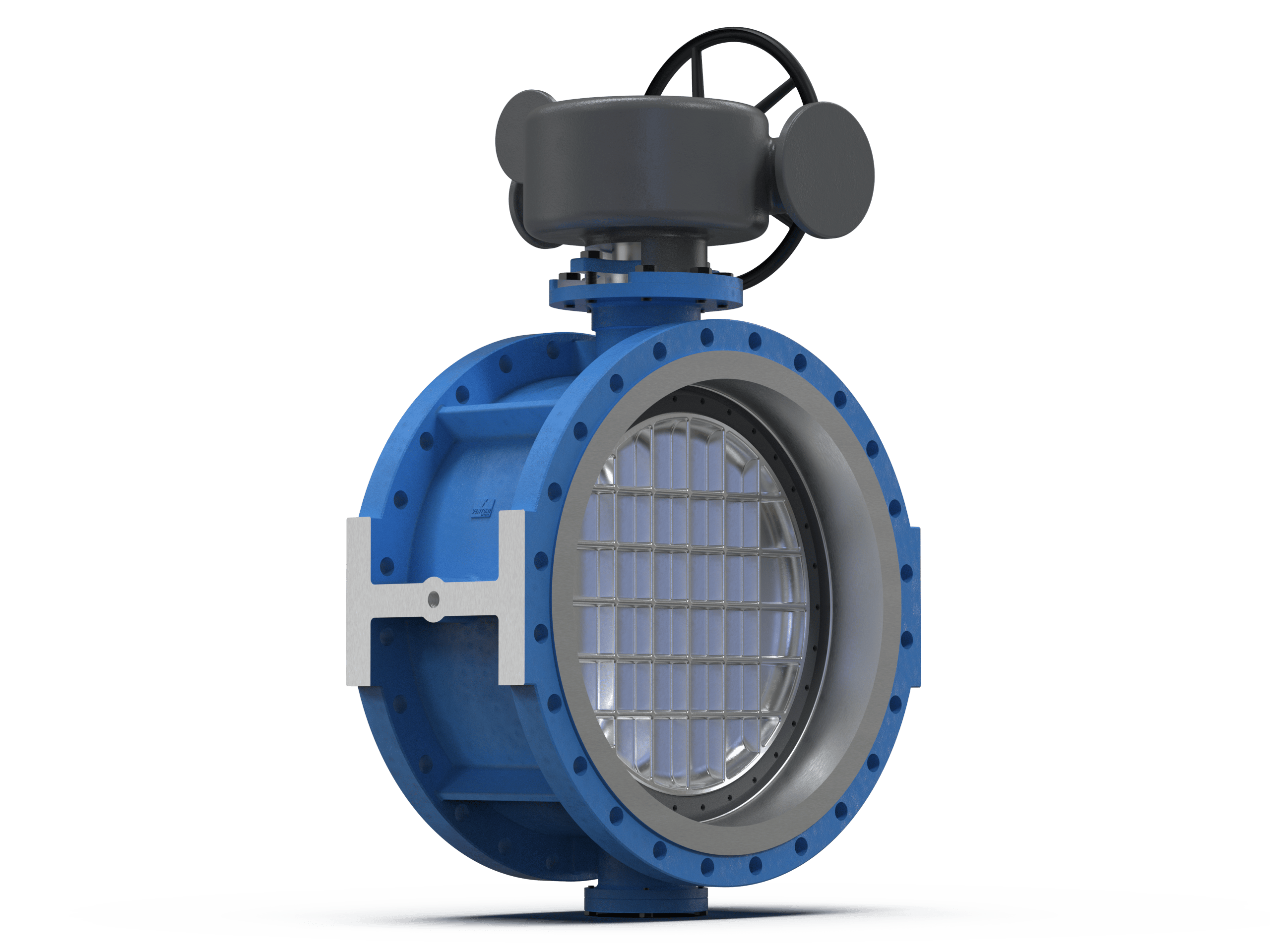

- Çift eksantrik kelebek vana, gövdeye bağlı paslanmaz çelik koltuk nedeniyle aşınmayı önler.
- Çıkarılabilir sızdırmazlık yatağı
- DN200 to DN1600
- Paslanmaz çelik tutma halkası tarafından tutulan disk üzerindeki conta
- ISO 5211 montaj yastığı
| NO | PART | MATERIAL | |||
|---|---|---|---|---|---|
| 1 | Gövde | EN-GJS-400 (GGG40) / EN-GJS-500 (GGG50) CAST STEEL / STAINLESS STEEL |
|||
| 2 | Mil | AISI 420 | |||
| 3 | Sızdırmazlık Yatağı | SS304 | |||
| 4 | Seal Ring | EPDM | |||
| 5 | Retainer | A182 AISI 304 | |||
| 6 | Disc | DUCTILE IRON | |||
| 7 | Bushing | Al Bronze | |||
| 8 | Packing | Graphite | |||
| 9 | Gland | ASTM A216 WCB | |||
| 10 | Yoke | ASTM A216 WCB | |||
| 11 | Gear Box | DUCTILE IRON |
