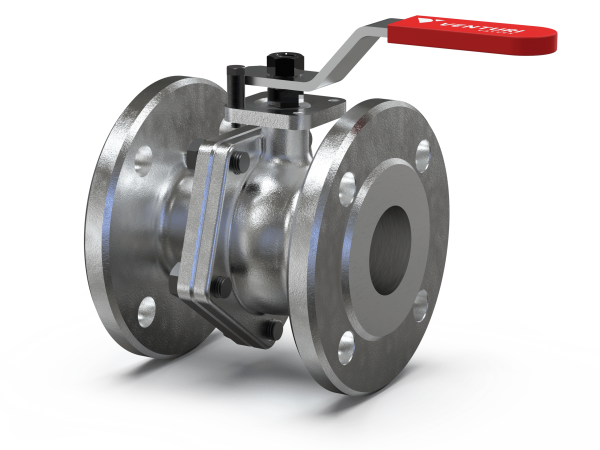

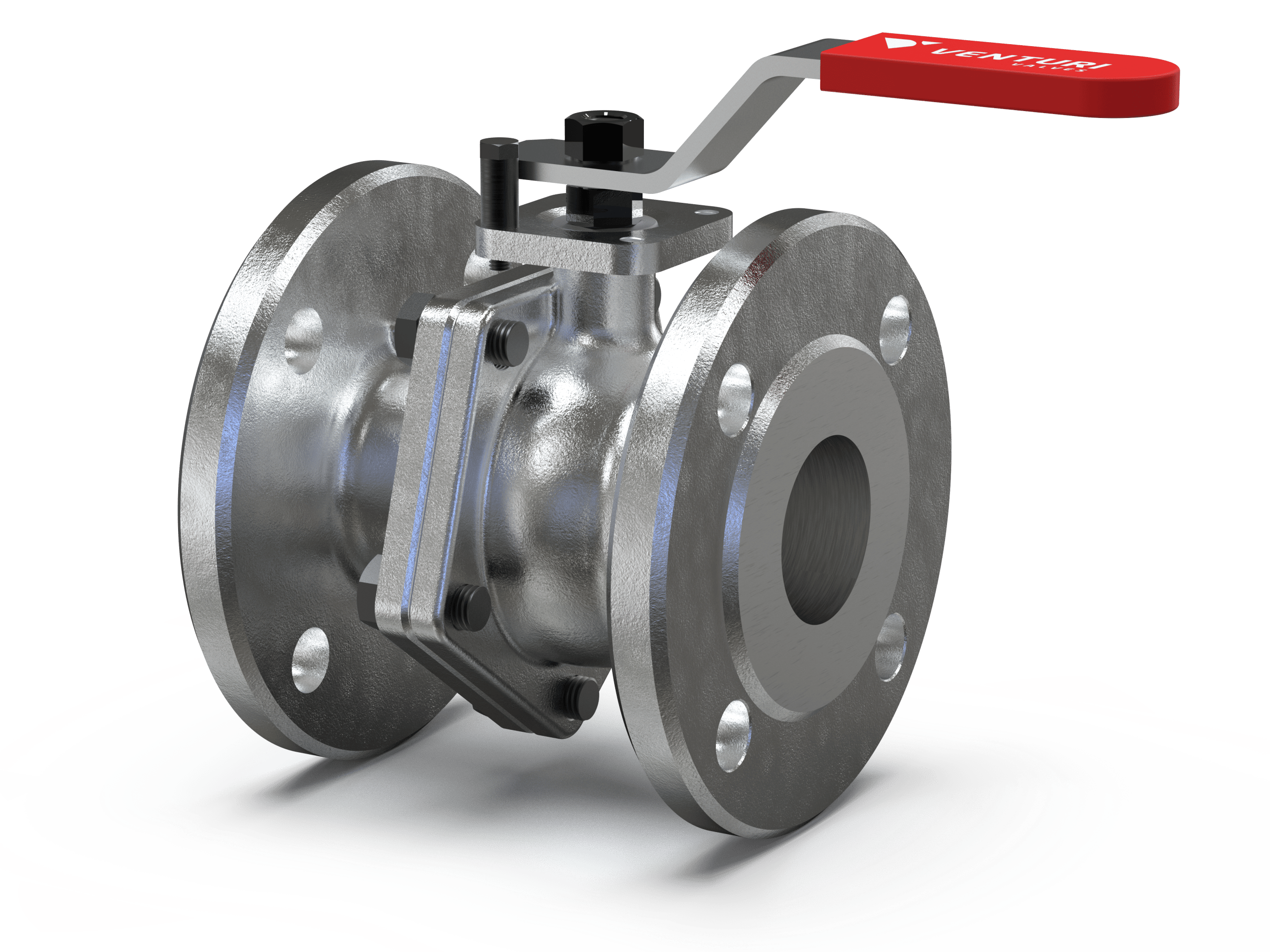

Küresel Vanalar PN40-63

EN 1984 standardına göre Gate Vana	PN 16 / PN 25	PN 40 / PN 63 / PN 100 / PN 160
Flanşlar arası mesafe	EN 558 series 27	EN 558, Serie 26 or Manufacturer standard
Flanş bağlantı standartı	EN 1092-1, Tip B1
Uçtan uca boyutlar	EN 12982, Serie 15	EN 12982, Serie 26 or Manufacturer standard
Test Standardı	EN 12266

DN	Ød	L	L2	ØG	ØC	n x ØS	ØD	f	T	H2	H	W	WEIGHT
PN16	65	65	170	75,5	122	145	4×18	185	3	18	97	169	348	16
	80	80	180	82	138	160	8×18	200	3	20	111	207	445	22
	100	100	190	90,5	158	180	8×18	220	3	20	133	232	495	32
	125	125	325	120	188	210	8×18	250	3	22	156	265	698	52,5
	150	151	350	135	212	240	8×22	285	3	22	183	298	698	76
	200	203	400	200	268	295	12×22	340	3	24	233	353	868	111
	DN	ØP	L	L1	ØQ	ØR	n x ØS	ØT	X	Y	h	H	M	WEIGHT
PN40	15	15	115	53	45	65	4×14	95	2	16	46	111	164	2,8
	20	20	120	52	58	75	4×14	105	2	18	53	118	164	3,6
	25	25	125	48,5	68	85	4×14	115	2	18	58	130	164	5
	32	32	130	54	78	100	4×18	140	2	18	66,5	131	210	7
	40	40	140	55	88	110	4×18	150	3	18	76	148	213	9
	50	50	150	61	102	125	4×18	165	3	20	83,5	155	213	12
	65	65	170	75,5	122	145	8×18	185	3	22	97	169	348	17
	80	80	180	74,5	138	160	8×18	200	3	24	111	207	445	23
	100	100	190	91	162	190	8×22	235	3	24	133	232	495	35
	125	125	325	120	188	220	8×26	270	3	26	156	265	698	57
	150	151	350	135	218	250	8×26	300	3	28	183	298	698	83,5

Description

Dökme Demir,Çekme Demir, Karbon, ısıya dayanıklı alaşım ve 304-316 paslanmaz çelikler
