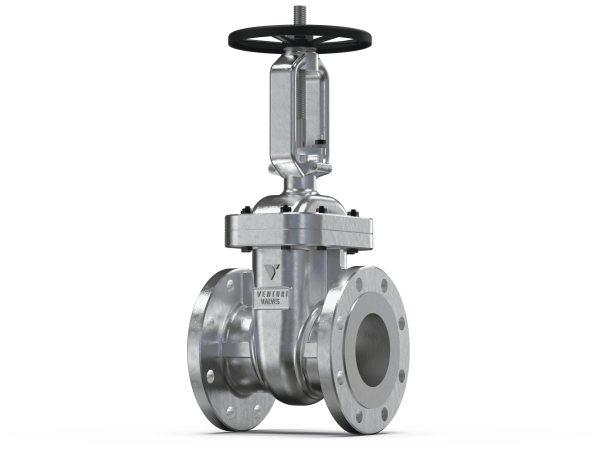

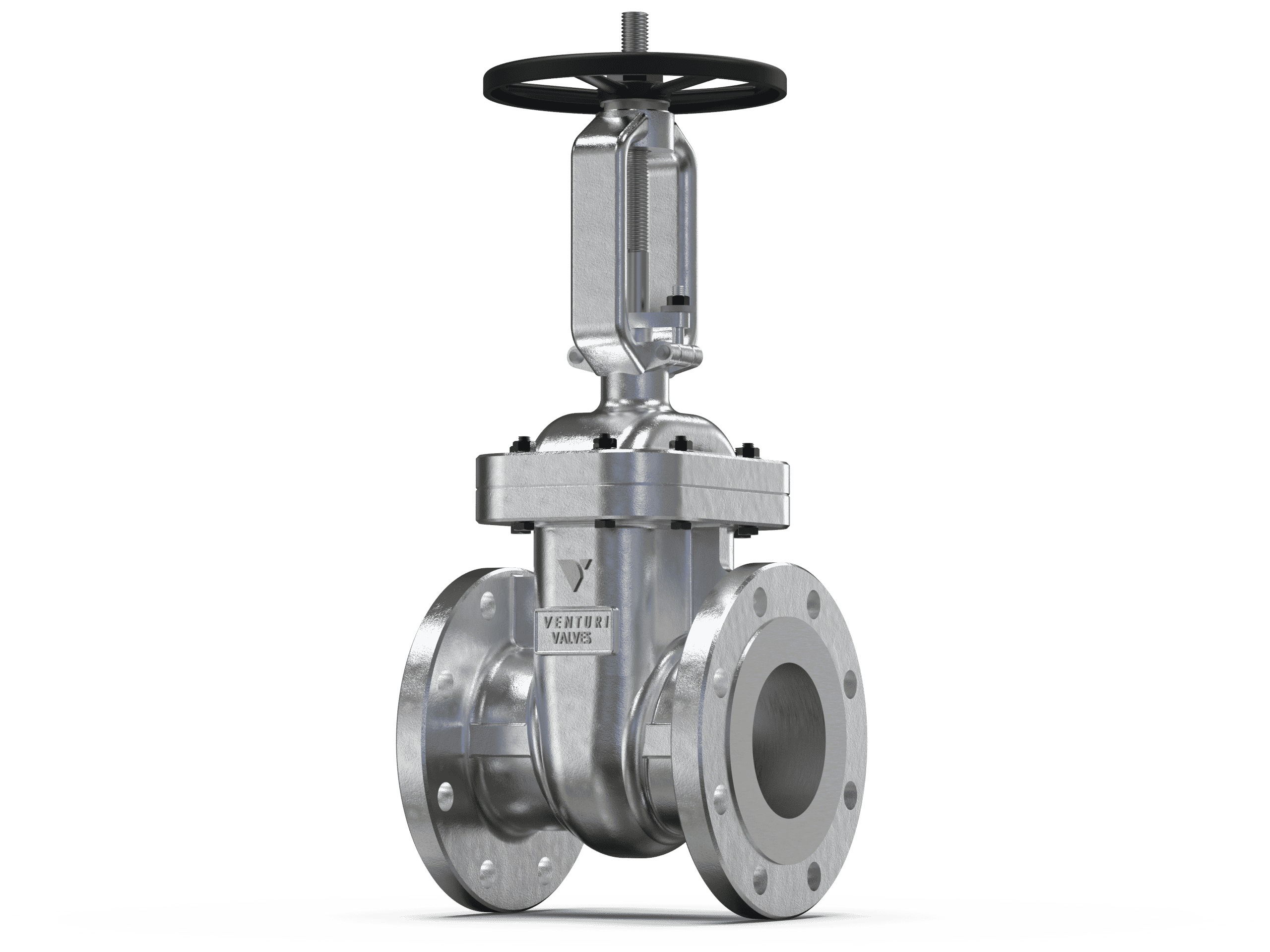

Metal Yataklı Gate Vana (DIN)

  • Gate Vana Döküm gövde ve bone
  • Cıvatalı bone (CK)
  • Yükselen gövde (YG),dış vida ve yoke (DV&B)
  • Kama, tek parça esnek, katı veya bölünmüş kama tipi olabilir
  • Sınıf 150 ÷ Sınıf 1500
  • 600’e kadar sıcaklık
Category:

Description

NO. Parçalar Malzemeler
Standart Düşük Sıcaklık Yüksek Sıcaklık
1 Gövde A216 WCB A352 LCB A352 LC2 A217 WC6 A217 WC9 A217 C5
2 Sızdırmazlık Yatağı A105① A182 F304① A182 F304① A182 F11① A182 F22① A182 F5a①
3 Kamalı Sürgü A216 WCB① A352 LCB① A352 LC2① A217 WC6① A217 WC6① A217 C5①
4 Mil A276 410 A276 304 A276 304 A276 410 A276 410 A276 410
5 Kapak Cıvatası A193 B7 A320 L7 A320 L7 A193 B16 A193 B16 A193 B16
6 Kapak Somunu A194 2H A194 4 A194 4 A194 4 A194 4 A194 4
7 Conta Grafit+304 Grafit+304 Grafit+304 Grafit+304 Grafit+304 Grafit+304
8 Backseat A276 410 A276 304 A276 304 A276 410 A276 410 A276 410
9 Bone A216 WCB A352 LCB A352 LC2 A217 WC6 A217 WC9 A217 C5
10 Ambalaj Grafit+304 Grafit+304 Grafit+304 Grafit+304 Grafit+304 Grafit+304
11 Halkalı Cıvata Pimi ASTM A29 ASTM A29 ASTM A29 ASTM A29 ASTM A29 ASTM A29
12 Rakor A276 410 A276 304 A276 304 A276 410 A276 410 A276 410
13 Rakor Flanş CS CS CS CS CS CS
14 Rakor Somun A194 2H A194 4 A194 4 A194 4 A194 4 A194 4
15 Rakor Cıvatası A193 B7 A320 L7 A320 L7 A193 B16 A193 B16 A193 B16
16 Gövde Somun Bronz / A439 D2 Bronz / A439 D2 Bronz / A439 D2 Bronz / A439 D2 Bronz / A439 D2 Bronz / A439 D2
17 Somun Tutucu ASTM A29 ASTM A29 ASTM A29 ASTM A29 ASTM A29 ASTM A29
18 El Tutamağı Demir Dökme Demir Dökme Demir Dökme Demir Dökme Demir Dökme Demir Dökme
19 Takım Vida CS CS CS CS CS CS
20 Volan Somunu ASTM A29 ASTM A29 ASTM A29 ASTM A29 ASTM A29 ASTM A29
21 Yoke A216 WCB A352 LCB A352 LC2 A217 WC6 A217 WC9 A217 C5
22 Rulman Montaj Montaj Montaj Montaj Montaj Montaj
